Comprendre la norme OBD2 pour le diagnostic automobile
Le système OBD2 (On-Board Diagnostics II) est le langage universel de votre voiture. Imaginez-le comme un traducteur qui transforme les signaux électriques complexes de votre moteur en codes compréhensibles. Sans lui, chaque constructeur utiliserait ses propres codes, rendant le diagnostic impossible sans passer par une concession coûteuse.
La norme impose une interface standardisée, le port DLC à 16 broches. C’est la prise de communication principale. Elle agit comme une prise USB sur un ordinateur : elle permet à n’importe quel outil de diagnostic compatible de se brancher sur le cerveau électronique de votre véhicule, nommé ECU (Engine Control Unit).
Le fonctionnement technique : bien plus qu’une simple lecture
Le calculateur moteur surveille en permanence des centaines de capteurs. Il compare les données reçues à des valeurs cibles définies en usine. Si une valeur sort des clous, le système génère un code erreur.
Pour mieux comprendre, pensez à votre thermostat de maison. S’il détecte une température trop basse par rapport à votre réglage, il déclenche la chaudière. Dans votre voiture, si une sonde lambda renvoie un taux d’oxygène incohérent, l’ECU allume le voyant moteur (MIL) et stocke un code erreur. Le CAN bus assure le transport rapide de ces informations entre tous les modules (moteur, ABS, transmission).
Les codes erreurs : le langage du diagnostic
Les codes sont composés d’une lettre suivie de quatre chiffres. Voici comment les décoder rapidement :
- P (Powertrain) : Concerne le moteur et la transmission.
- B (Body) : Relatif à la carrosserie et aux systèmes de confort.
- C (Chassis) : Lie le châssis, l’ABS et les suspensions.
- U (Network) : Signale des erreurs de communication entre les calculateurs.
Le premier chiffre après la lettre précise si le code est générique (0) ou spécifique au constructeur (1). Apprendre à lire cette structure vous évite de changer des pièces inutiles au hasard.
Diagnostic avancé : la méthode terrain
Ne vous contentez jamais de lire un code et de l’effacer. Un code n’est qu’un symptôme, pas la maladie. Pour un diagnostic efficace, utilisez les données figées ou ‘Freeze Frame’.
Cette fonction capture l’état exact du moteur (régime, température, charge) au moment où le défaut est apparu. C’est comme regarder une photo prise sur le vif au moment de l’incident.
Erreurs classiques à éviter lors du diagnostic
La majorité des erreurs de diagnostic viennent d’une précipitation inutile. Voici les pièges à éviter :
- L’effacement précoce : Effacer un code sans réparer la cause fera revenir le voyant après quelques kilomètres. C’est une perte de temps.
- Le changement de pièce aveugle : Un code concernant une sonde lambda ne signifie pas que la sonde est morte. Elle peut signaler un mélange air-carburant incorrect à cause d’une fuite d’admission d’air.
- La tension batterie négligée : Une batterie affichant moins de 12,2 volts au repos peut générer des erreurs fantômes dans les calculateurs. Vérifiez toujours votre source d’énergie avant d’incriminer un composant électronique.
Procédure pas à pas pour un diagnostic réussi
Pour agir comme un professionnel, suivez une méthode rigoureuse. Cela vous permet de valider chaque hypothèse sans tâtonner.
- Inspection physique : Vérifiez les connexions électriques autour de la zone incriminée avant de brancher le moindre outil.

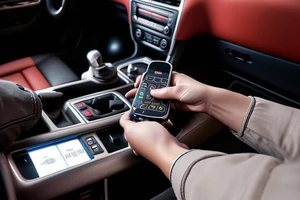

- Connexion : Branchez votre outil sur le port DLC, contact mis (moteur arrêté), puis lancez la lecture des codes.
- Analyse Freeze Frame : Examinez les données figées pour identifier les conditions réelles de la panne.
- Lecture temps réel : Comparez les valeurs des capteurs suspects avec les données constructeur recommandées.
- Validation : Après réparation, effacez les codes et effectuez un cycle de conduite pour confirmer la disparition du défaut.
En adoptant cette rigueur, vous transformez l’électronique automobile, souvent perçue comme opaque, en un outil de précision. Le diagnostic devient alors une recherche logique basée sur des preuves concrètes, vous évitant des dépenses inutiles chez le garagiste pour des pannes mineures.
